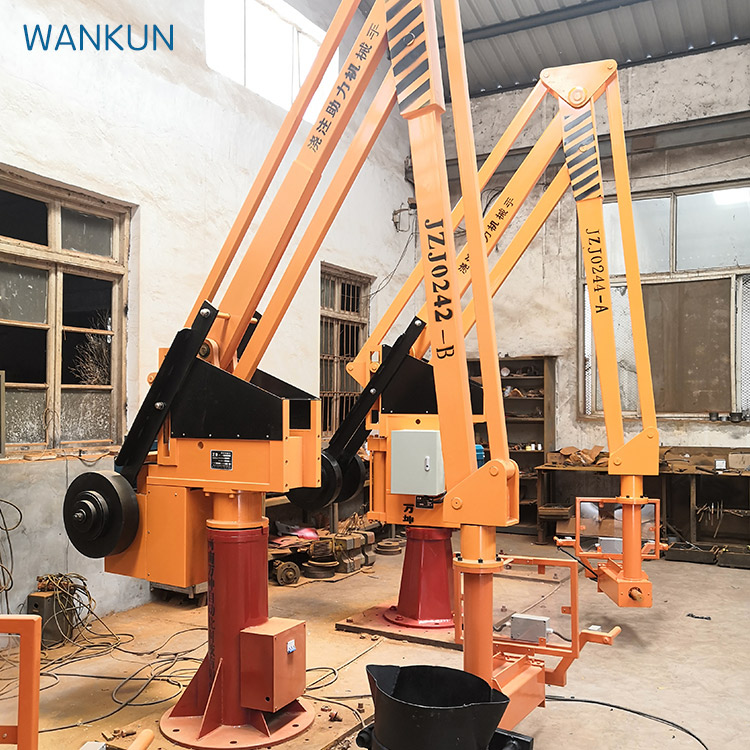

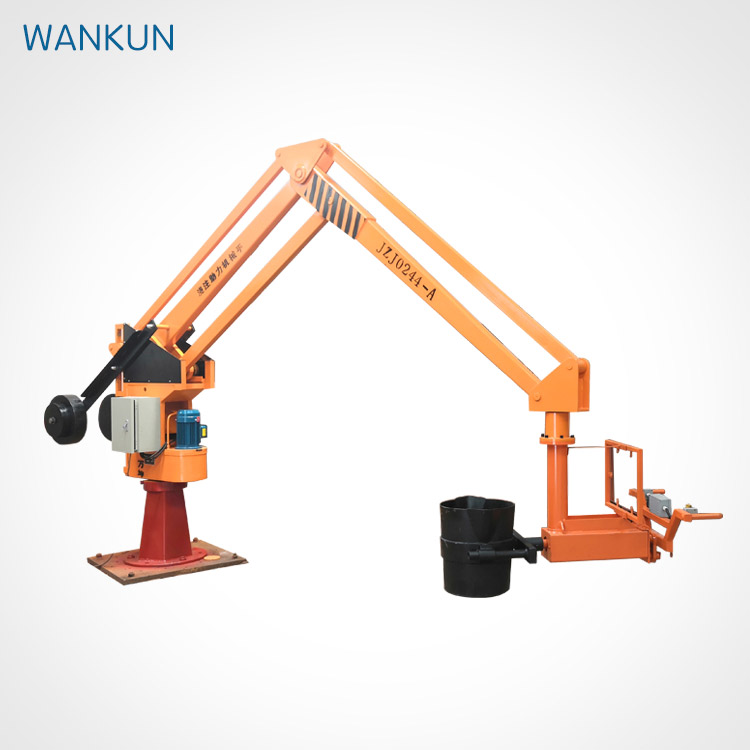

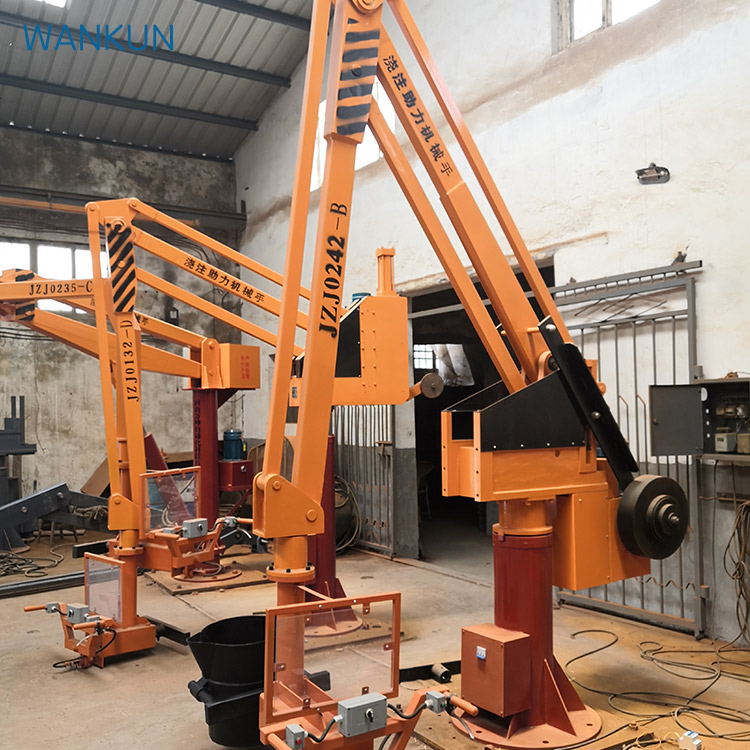

ZJZ serija hidraulički manipulator odleđivanja je nova vrsta opreme za odlaganje i dizanje, sa sljedećim karakteristikama:

1, bez putničkog prekidača, koristeći vlastiti putni limit cilindra i uređaj za buferiranje. Pokretom pistonske palice gore i dolje kako bi se pokrenuo pokret dizanja, pokret je relativno stabilan.

Hidraulički sistem je opremljen bezbednosnim uređajem, koji ima bezbednosnu funkciju zaštite u slučaju preopterećenja i tako dalje, i sprečava oštećenje dijelova i nesreća balansnog žara.

3. Zjz serije polivanje manipulator je opremljen sa brzinom ograničavanja i samodizajniranje funkcije, što može učiniti težinu pad glatko i uštedjeti potrošnju energije. MANIPULATOR je pogodan za visoku efikasnost podizanja i precizno pozicioniranje i instalaciju teških objekata unutar 300 kg, posebno za srednje i male FOUNdries. To ima prednosti male veličine, niskog buke, lagane težine, novu i kompaktnu strukturu, sigurnu i pouzdanu operaciju, jednostavno i praktično održavanje, itd To je novi proizvod koji oslobađa operatera od ručnog rada čestih utovara i istovara i poboljšava produktivnost.

Hidraulički odlaganje manipulator podizanje teških predmeta se postiže kroz sledeće tri vrste sinteze pokreta:

1, vertikalno dizanje hidraulički pokret

2. okrenuti oko fuselage ručno

Premeštanje horizontalno ručno

MAin tehnički parametri ZJZ hidraulički ulivanje manipulator

Tablica 1 :

Vanjski crtež

Struktura i princip

JZJ serija hidraulički odlaganje manipulator se sastoji od pet dijelova: fuselage, uravnoteženih četvoro-rod mehanizam, hidraulički sistem i električna kontrola, odlaganje vrećica obrta uređaj.

Prethodni članakFuselage:

Ovaj dio se sastoji od baze,

Rotirajuće sedište osi, sedište ramena, vertikalna montaža vodiča, itd. Osnova se može postaviti na cementnu bazu (fiksna) (vidi Tablicu - za dimenzije baze) ili fiksirati na pokretnu košaricu (mobile). Tijelo se može rotirati u rasponu od 345 stepeni oko rotirajućeg sedišta osi. Vertikalna montaža vodiča je fiksna na stražnjoj strani tijela, a upravljački kotač uravnoteženog mehanizma četiri veze kreće se prema gore i prema dolje u vodiču.

2, ravnoteža četiri mehanizam za povezivanje šipke:

Ovaj deo se sastoji od velike ruke, velike ruke kompleksa ruke, dizanje ruke, dizanje ruke kompleksa ruke, spajanje šipke, podršku ploče i balans blok i drugih dijelova. Dve strane tačke zavijanja između podrške ploče i povezivanje šipke su vodoravno pomaknuti par jednokrevetne loptice na vodič žice tela. Zadnji kraj velike ruke je povezan s glavom šipke šipke hidrauličkog cilindra kroz nož, a vertikalni pokret se obavlja duž vodiča šipke. Prilagodeni balansni blok je instaliran na veliku ruku povezan sa četiri veze, što je uravnoteženo sa samo-težom ravnoteže šipke, tako da sprej može postići svrhu povremene ravnoteže.

3. hidraulički sistem

Sistem se sastoji od pogonske pumpe, elektromagnetskog usmjernog ventila, ulja ulaznog i povratnog cevovoda, bezbednosnog ventila, hidrauličkog cilindra i tako dalje.Kada operater pritisne, podigne (ili spusti) dugme, hidrauličko ulje kroz elektromagnetski ventil u cilindar, donju komoru, guranje šipka dolje (ili gore) pokretom, kroz princip četiri poveznice, kako bi se pokrenuo pokret podizanja teških predmeta.

Kada težina podizanja premašuje 1,1 puta klasificiranu težinu, sigurnosni ventil se otvara i istovara, tako da težina ne može biti podignuta, kako bi se zaštitila sigurnost čitavog hidrauličkog balansera. (vidjeti sliku 4 za princip)

4. električni kontrolni deo:

Ovaj deo se sastoji od motora, prekidača kruga plastičnog kutije, fuse, kontrolnog dugmeta, AC kontaktora, malog releja, kontrolnog transformatora itd. (vidi Tablicu 2). Mašina koristi tri faze 380V, 50HZ napajanje (tri faze četiri linije), neutralna linija treba biti čvrsto povezana.

Koristite napajanje od 24V. Linija napajanja može se voditi sa dna šasije ili sa lijeve strane električne kutije. Kada se uključi prekidač vazduha, automatski dugme za resetiranje raspršivača je uvek uključeno, a sistem počinje raditi nakon što se uključi daljinsko upravljanje. Pritisnite gumb za uspon ili uspon (vidi Slika 3) da biste podigli ili spustili raspršivač.

Sljedeći

5. širi dio:

Informativni deo se sastoji od uređaja za kontrolu komunikacije i horizontalnog uređaja za okretanje Mo. Rao Bao dobija kompoziciju okvira. Kroz bojenje kroz kontrolu, kladionica se može kontrolisati da se pomakne gore i dolje do veštačke zgrade, a ručna kočnica se može stisnuti da se okreće. Horizontalni rotirajući uređaj omogućava operatoru da se lako primenjuje.

Pakovanje, transport, instalacija i polaganje

1. pakovanje, transport i montaža

Prilikom isporuke, cela mašina je pričvršćena na specijalni transportni donji okvir, a uravnotežena četiri-bar veza je pričvršćena na trup sa fiksnom pločom, tako da se ne može skliznuti natrag i naprijed.

Dijelovi opreme i rezervoara goriva bili su mokri s kišom. Cijela mašina se takođe može podijeliti na tri dijela: fuselage, uravnoteženi mehanizam vezanja četiri bara i komponente protiv težine za pakiranje i transport. Dijelovi montažne mašine prema grafikonu, stavite stražu i vertikalne vodiče ploče, nakon što je žbuka u rukama iznad, da uravnoteži vezanje četiri bara, pokretna ruka, paralelno s ležajem platne podrške na bilo kojoj strani križa na ruci na nivou gornjeg vodiča, vozač kolica na četiri povezujuće šipke i spoj pistonske šipke, dva vozača kotača instalirana u sredini vertikalne vodiče ploče prije i poslije, Zatim montirane prema uzorku u

2. instalacija i polaganje

Molimo pažljivo pročitajte uputstvo pre ugradnje mašine. Tokom instalacije, kalibrirajte nivo betonskog temelja, a zatim fiksirajte celu mašinu na temelj. Povucite raspršivač do maksimalnog radijusa na istoj visini i napravite kružni pokret od 340 stepeni. Pronađite vodoravnu tačku raspršivača na trećoj jednakoj točki, a vodoravna pogreška tri tačke ne smije biti veća od 15 mm. Povezati se na trofaznu 380V, 50HZ radnu napajanje (tri faze četiri žice), neutralna linija treba biti sigurno povezana. Nakon što je kontrola ispravna, zatvorite prekidač napajanja električne kutije, pritisnite dugme da biste proverili da li je smer rotacije

Obratite pažnju na sigurnosna pitanja

1.Pre nego što se napajanje uvede u mašinu, treba instalirati tri prekidača za zaštitu od curenja.

2, školjka mašine mora biti uzemljena (PE linija), a uzemljenje je dobro.

Prije otvaranja poklopca električne kutije za održavanje, vanjska napajanja mora se prvo isključiti.

Prilikom rada na otvorenom, treba poduzeti mere kiše i prašine. strogo je zabranjeno da kiša do mokrih električnih aparata ili kiša uđe u rezervoar.

5, daljinski prenosnik bi trebao biti dva meseca (ovisno o upotrebi) za zamjenu baterije.

lubrikanti

1. valjane ležajeve svakog dijela mašine su podmazani kalcijum masti, očistiti i zamijeniti jednom svakih šest mjeseci.

Kontaktna površina između prednjeg i stražnjeg vertikalnog vodiča i rolera podmazuje se kalcijevom masnoćom jednom mesečno.

3, rezervoar za ulje s 32# ~ 48# hidrauličkim uljem protiv nošenja, površina ulja ne bi trebala biti na dnu linije površine ulja ulja na prozoru 10mm ispod, hidraulički model ulja prema upotrebi okoline, čišćenje svakih šest mjeseci, zamjena jednom.

Slika 2 Električni shematički dijagram

Tablica 2 :

Slika 5

Šema hidrauličkog sistema
