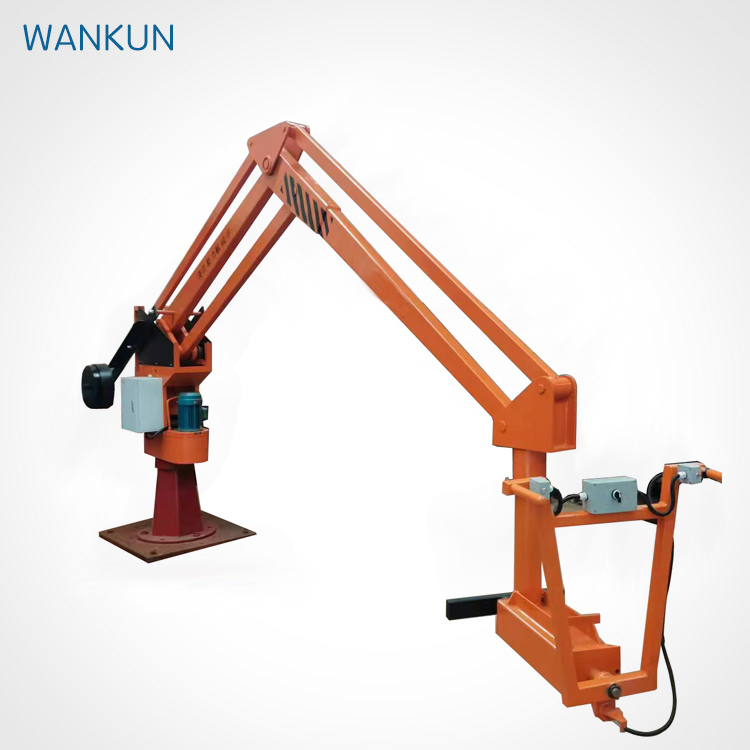

ZJZ0540 manipulator za odlaganje za Foundry
Rotate 360°
Kapacitet ladle 500kg
Radijus rada 4m
| Proizvod | Specifikacioni model | Rated Lift kapacitet | Minimalna visina podizanja ladle | Maksimalna visina podizanja ladle | Maksimalni radijski raspon | Angle rotacije | Napomene |
| Hidraulički manipulator | Uslovi korišćenja 0540 | 500 kg | Glavna osovina klupe je u početku paralelna s tlom(Prikupljeno prema zahtevima kupca) | 100 mm | Središte kolone je udaljeno 4000 mm od male osi rotacije | Glavna jedinica vrti se 345° Uređaj za dizanje rotacije 360° | Uključujući1setofPLCsystem |
1) Mehanizam za dizanje manipulatora je daljinski kontrolisan i može se slobodno okretati 360°.
2) Машина за ливење манипулатора усваја принцип механизма повезивања са четири шипке. Свака механичка рука може радити и зауставити под било којим углом како би се постигло уравнотежено стационарно стање. Ово значајно смањује потешкоће за операторе током процеса ливења, посебно када се бави подизањем и топљеним гвожђем.
3) Nema graničnih prekidača su potrebni. Granična je postignuta sopstvenim udarom uljnog cilindra. Podizanje ruke je pokrenuto pokretom gore i dolje šipke, a postavljen je uređaj za bušenje, što rezultira malim udarima i stabilnim radom.
4) Bezbednosni uređaji su instalirani u hidrauličkom sistemu. Oni imaju bezbednosnu funkciju zaštite u slučajevima preopterećenja i drugih situacija, sprečavajući pojavu lako oštećenih komponenti i nesreća.
5) PLC sistem može kontrolisati vrijeme otvaranja pumpe i ventila, kao i podešavanje izlaznog toka.
1) Sve dimenzije u ovom crtežu su izmjerene u milimetrima.
2) Kompresivna snaga temeljnog tla ne sme biti manja od i tona po kvadratnom metru.
3) Posebna pozicija električnog ormara i na njega povezanih cevovoda mora se odnositi na cjelokupni crtež rasporeda električnog cevovoda.
4) проводник жице (3-фазни 5-жични систем) има пресекну површину од 4 квадратна милиметра, са напоном од 380В + 220В, и 2,5 метра изложено.
